Задвижка чугунная фланцевая 30ч6бр Ду 80 Ру 16
- Описание
Купить задвижку чугунную фланцевую 30ч6бр Ду 80 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.
Прием заявок:
- Телефоны:
- E-mail: snabarmatura27@gmail.com
- Макс: Отправить сообщение
Применение
Задвижка 30ч6бр Ду 80 Ру 16 чугунная фланцевая является востребованным элементом запорной арматуры для систем ЖКХ и промышленных трубопроводов. Модель специально разработана для стабильной работы при давлении до 1,6 МПа, обеспечивая надежное перекрытие потока технической и питьевой воды.
Использование латунных колец HS221 в качестве уплотнения позволяет эксплуатировать изделие в системах с температурой среды до +225°C. Выдвижной шпиндель обеспечивает визуальный контроль положения «открыто/закрыто», а чугунный корпус (GG20) гарантирует жесткость конструкции при монтаже.
Технические характеристики
| Тип задвижки: | Параллельная двухдисковая с выдвижным шпинделем |
|---|---|
| Диаметр условный (Ду): | 80 |
| Рабочее давление (Ру): | 1,6 МПа (16 бар) |
| Температура рабочей среды: | От 0° C до +225° C |
| Температура окружающей среды: | От +50° C до +40° C |
| Рабочая среда: | Вода |
| Тип присоединения: | Фланцевое |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 D |
| Климатическое исполнение: | УХЛ4 |
Спецификация материалов
| Крышка: | Чугун (GG20) |
|---|---|
| Маховик: | ВЧШГ (GGG50) |
| Шток: | Сталь Q235 |
| Гайка штока: | Углеродистая сталь |
| Корпус: | Чугун (GG20) |
| Клин: | Чугун (GG20) |
| Болт: | Углеродистая сталь |
| Уплотнительная поверхность клина: | Латунь HS221 |
| Уплотнительная поверхность корпуса: | Латунь HS221 |
| Сальниковая набивка: | Эластичный графит |

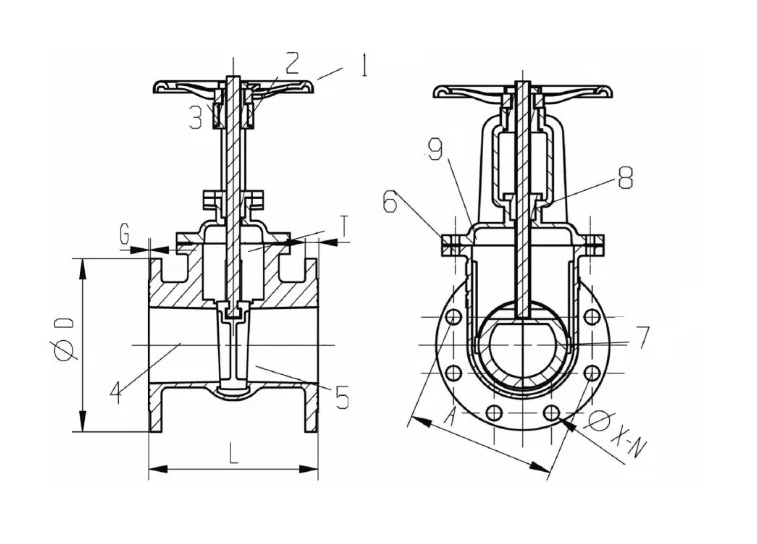

Габаритные и присоединительные размеры
Параметры для проектирования трубопроводного узла с задвижкой 30ч6бр Ду 80 Ру 16:
| Строительная длина (L), мм: | 210 |
|---|---|
| Наружный диаметр фланца (øD), мм: | 190 |
| Межболтовое расстояние (øA), мм: | 160 |
| Толщина фланца (T), мм: | 15 |
| Высота выступа (G), мм: | 2 |
| Количество отверстий (n), шт.: | 4 |
| Диаметр отверстий (øX), мм: | 18 |
