Задвижка чугунная фланцевая 30ч6бр Ду 50 Ру 16
- Описание
Купить задвижку чугунную фланцевую 30ч6бр Ду 50 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.
Прием заявок:
- Телефоны:
- E-mail: snabarmatura27@gmail.com
- Макс: Отправить сообщение
Применение
Задвижка 30ч6бр Ду 50 Ру 16 чугунная фланцевая с выдвижным шпинделем — это классический элемент запорной арматуры для магистральных сетей ГВС и ХВС. Благодаря использованию латунных уплотнительных колец HS221, задвижка сохраняет герметичность класса «D» даже при работе с паром до +225°C.
Модель отличается высокой ремонтопригодностью сальникового узла (набивка из эластичного графита) и долговечностью корпуса из серого чугуна GG20. Выдвижной шпиндель позволяет визуально контролировать состояние затвора «открыто/закрыто», что упрощает эксплуатацию на технических объектах.
Технические характеристики
| Тип задвижки: | Параллельная двухдисковая с выдвижным шпинделем |
|---|---|
| Диаметр условный (Ду): | 50 |
| Рабочее давление: | 1,6 МПа (16 бар) |
| Температура рабочей среды: | От 0° C до +225° C |
| Температура окружающей среды: | От +5° C до +40° C |
| Рабочая среда: | Вода, пар |
| Тип присоединения: | Фланцевое |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс D |
| Климатическое исполнение: | УХЛ4 |
Спецификация материалов
| Корпус: | Серый чугун (GG20) |
|---|---|
| Крышка: | Серый чугун (GG20) |
| Клин (Диски): | Серый чугун (GG20) |
| Шток (Шпиндель): | Сталь Q235 |
| Гайка штока: | Углеродистая сталь |
| Маховик: | ВЧШГ (GGG50) |
| Уплотнение корпуса: | Латунь HS221 |
| Уплотнение клина: | Латунь HS221 |
| Сальниковая набивка: | Эластичный графит |
| Болты: | Углеродистая сталь |

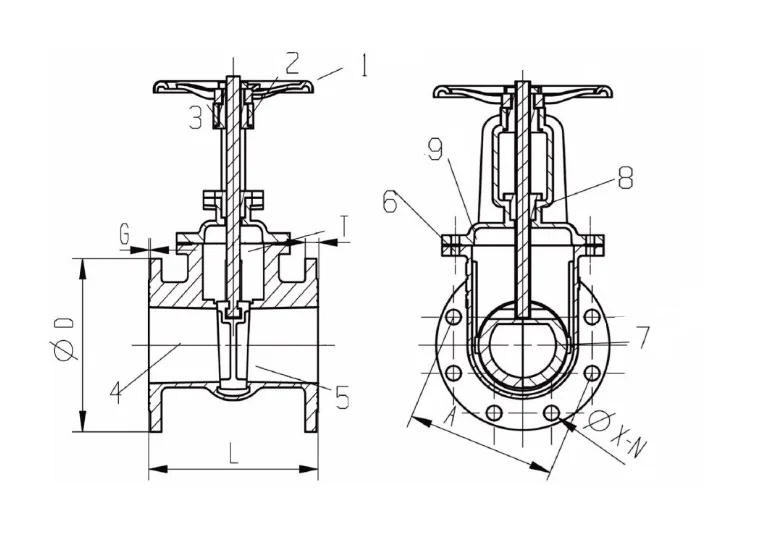

Габаритные размеры и вес
Ниже приведены основные технические параметры и размеры задвижки 30ч6бр Ду 50 Ру 16, необходимые для проектирования и монтажа трубопроводного узла:
| Строительная длина (L), мм: | 180 |
|---|---|
| Наружный диаметр фланца (øD), мм: | 155 |
| Межболтовое расстояние (øA), мм: | 125 |
| Количество отверстий (n), шт: | 4 |
| Диаметр отверстий (øX), мм: | 18 |
| Толщина фланца (T), мм: | 13 |
| Высота уплотнительного выступа (G), мм: | 2 |
