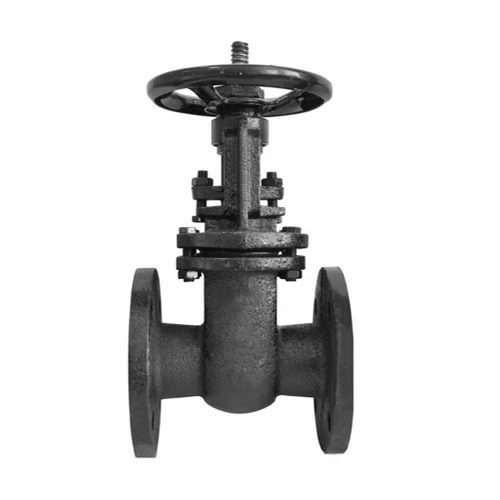

Задвижка чугунная фланцевая 30ч6бр Ду 400 Ру 10

Цена по запросу

Описание

Купить задвижку чугунную фланцевую 30ч6бр Ду 400 Ру 10 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки крупногабаритных заказов в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка 30ч6бр Ду 400 Ру 10 чугунная фланцевая — это промышленная запорная арматура большого диаметра, предназначенная для работы на основных магистралях водоснабжения, в насосных станциях и на объектах теплоэнергетики. При таких габаритах изделие обеспечивает беспрепятственный проход рабочей среды с минимальными потерями давления, что критически важно для городских и промышленных сетей.

Корпус из чугуна марки GG20 в сочетании с латунными уплотнительными поверхностями HS221 гарантирует устойчивость к износу и коррозии. Конструкция с выдвижным шпинделем позволяет визуально определять степень открытия затвора, а сальниковая набивка из эластичного графита обеспечивает герметичность узла при температуре до +225°C.

Технические характеристики

Тип задвижки:	Параллельная двухдисковая с выдвижным шпинделем
Диаметр условный (Ду):	400
Рабочее давление (Ру):	1,0 МПа (10 бар)
Температура рабочей среды:	От 0° C до +225° C
Температура окружающей среды:	От +50° C до +40° C
Рабочая среда:	Вода
Тип присоединения:	Фланцевое
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 D
Климатическое исполнение:	УХЛ4

Спецификация материалов

Крышка:	Чугун (GG20)
Маховик:	ВЧШГ (GGG50)
Шток:	Сталь Q235
Гайка штока:	Углеродистая сталь
Корпус:	Чугун (GG20)
Клин:	Чугун (GG20)
Болт:	Углеродистая сталь
Уплотнительная поверхность клина:	Латунь HS221
Уплотнительная поверхность корпуса:	Латунь HS221
Сальниковая набивка:	Эластичный графит

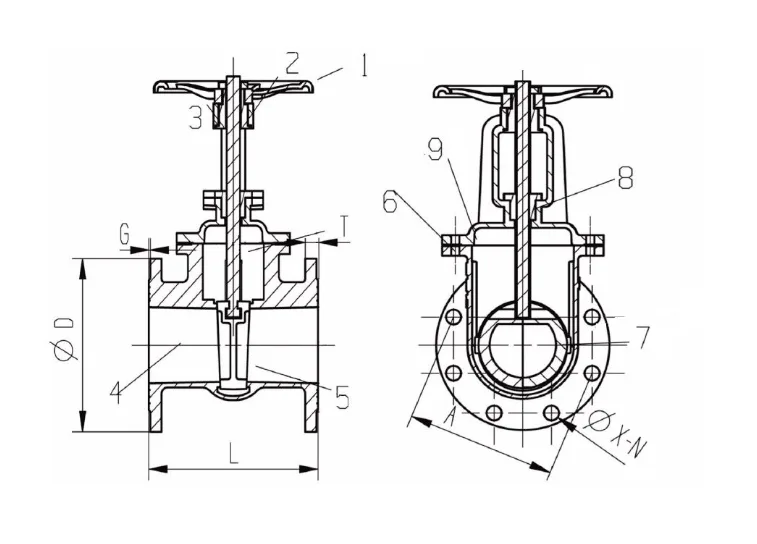

Габаритные и присоединительные размеры

Технические параметры для монтажа магистральной задвижки 30ч6бр Ду 400 Ру 10:

Строительная длина (L), мм:	600
Наружный диаметр фланца (øD), мм:	565
Межболтовое расстояние (øA), мм:	515
Толщина фланца (T), мм:	32
Высота выступа (G), мм:	2,5
Количество отверстий (n), шт.:	16
Диаметр отверстий (øX), мм:	26
