Задвижка чугунная фланцевая 30ч6бр Ду 100 Ру 10

7 416 руб.

Описание

Купить задвижку чугунную фланцевую 30ч6бр Ду 100 Ру 10 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка чугунная фланцевая 30ч6бр Ду 100 Ру 10 с выдвижным шпинделем — это основной элемент запорной арматуры для магистральных сетей ГВС и ХВС. Благодаря использованию латунных уплотнительных колец HS221, задвижка сохраняет герметичность класса «D» даже при работе с паром до +225°C.

Модель отличается ремонтопригодностью сальникового узла (набивка из эластичного графита) и долговечностью корпуса из серого чугуна GG20.

Технические характеристики

Тип задвижки:	Параллельная двухдисковая с выдвижным шпинделем
Диаметр условный (Ду):	100
Рабочее давление (Ру):	1,0 МПа (10 бар)
Температура рабочей среды:	От 0° C до +225° C
Температура окружающей среды:	От +50° C до +40° C
Рабочая среда:	Вода
Тип присоединения:	Фланцевое
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 D
Климатическое исполнение:	УХЛ4

Спецификация материалов

Крышка:	Чугун (GG20)
Маховик:	ВЧШГ (GGG50)
Шток:	Сталь Q235
Гайка штока:	Углеродистая сталь
Корпус:	Чугун (GG20)
Клин:	Чугун (GG20)
Болт:	Углеродистая сталь
Уплотнительная поверхность клина:	Латунь HS221
Уплотнительная поверхность корпуса:	Латунь HS221
Сальниковая набивка:	Эластичный графит

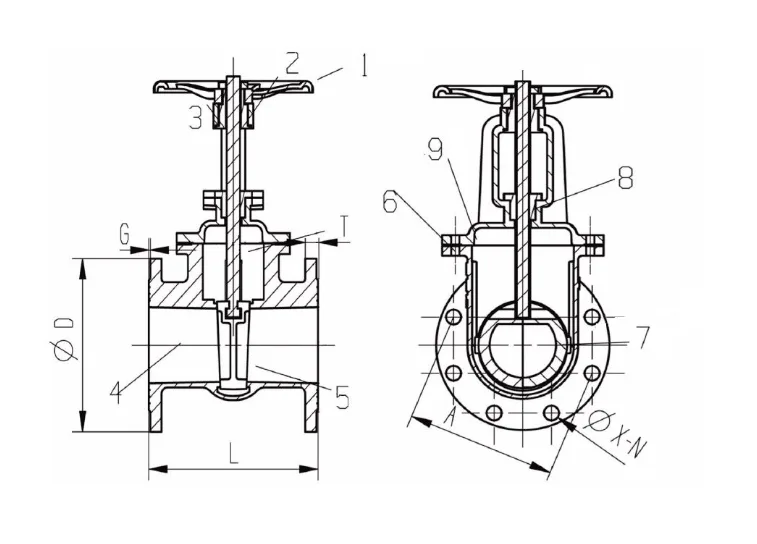

Габаритные и присоединительные размеры

Ниже приведены основные размеры задвижки 30ч6бр Ду 100 Ру 10, необходимые для проектирования и монтажа трубопроводного узла:

Строительная длина (L), мм:	230
Наружный диаметр фланца (øD), мм:	209
Межболтовое расстояние (фланцы) (øA), мм:	180
Толщина фланца (без выступа) (T):	15
Высота уплотнительного выступа (G), мм:	2
Количество отверстий под болты (n), шт.:	8
Диаметр отверстий (øX), мм:	18
