Задвижка чугунная фланцевая 30ч39р Ду 125 Ру 16 с обрезиненным клином

9 476 руб.

Описание

Купить задвижку чугунную фланцевую 30ч39р Ду 125 Ру 16 (аналог МЗВ) с обрезиненным клином в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка 30ч39р Ду 125 Ру 16 чугунная фланцевая с обрезиненным клином — это оптимальное решение для перекрытия потока в распределительных сетях водоснабжения и отопления. Модель с невыдвижным шпинделем отличается надежностью конструкции и позволяет значительно экономить монтажное пространство, что важно при установке арматуры в стесненных условиях технических этажей и камер.

Изделие гарантирует герметичность класса «А» (отсутствие протечек). Благодаря корпусу из высокопрочного чугуна ВЧШГ (GGG50) и затвору с полным обрезинением (EPDM), задвижка обладает высокой стойкостью к коррозии и абразивному износу, обеспечивая плавную работу даже при температуре рабочей среды до +120°C.

Технические характеристики

Тип задвижки:	С обрезиненным клином (аналог МЗВ)
Диаметр условный (Ду):	125
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	До +80°C (кратковременно +120° C)
Рабочая среда:	Вода
Тип присоединения:	Фланцевое (ГОСТ 33259-2015)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус:	Высокопрочный чугун ВЧШГ (GGG50)
Клин:	EPDM (обрезиненный)
Гайка штока:	Высокопрочный чугун ВЧШГ (GGG50)
Шток:	Углеродистая сталь
Уплотнительное кольцо:	EPDM
Крышка:	Высокопрочный чугун ВЧШГ (GGG50)
Прокладка:	Высокопрочный чугун ВЧШГ (GGG50)
Кольцевое уплотнение (шток):	NBR
Фланец сальника:	Высокопрочный чугун ВЧШГ (GGG50)
Пылезащитный колпачок:	NBR
Маховик:	Углеродистая сталь
Болты:	Углеродистая сталь

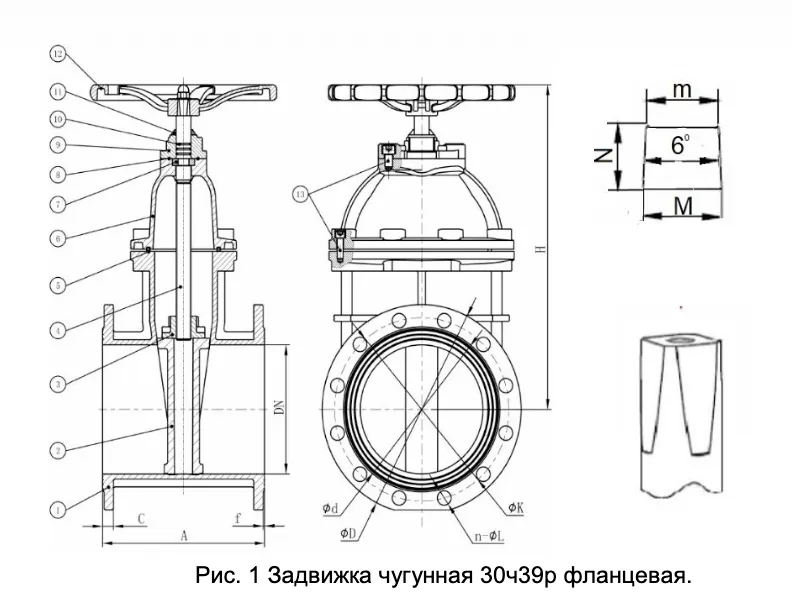

Габаритные размеры и вес

В таблице ниже представлены основные присоединительные размеры и вес задвижки 30ч39р Ду 125 Ру 16, необходимые для точного монтажа изделия в трубопроводную систему:

Строительная длина (A), мм:	200
Высота изделия (H), мм:	340
Наружный диаметр фланца (øD), мм:	240
Межболтовое расстояние (øK), мм:	210
Количество отверстий (n), шт:	8
Диаметр отверстий (øL), мм:	18
Толщина фланца (C), мм:	13
Высота зеркала фланца (f), мм:	2
Внутренний диаметр фланца (ød), мм:	198
Большая сторона квадрата шпинделя (M), мм:	17
Меньшая сторона квадрата шпинделя (m), мм:	14
Высота квадрата под маховик (N), мм:	17
Вес изделия, кг:	15
