Задвижка стальная фланцевая 30с41нж Ду 80 Ру 16

10 609 руб.

Описание

Купить задвижку стальную фланцевую 30с41нж Ду 80 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка стальная фланцевая 30с41нж Ду 80 Ру 16 клиновая является универсальным решением для систем со средним расходом рабочей среды. Она широко применяется при монтаже насосных групп, обвязке котельного оборудования и в распределительных гребенках систем отопления. Благодаря сочетанию компактности и высокой пропускной способности, диаметр 80 мм оптимален для использования на объектах гражданского строительства, а также в технологических схемах промышленных предприятий и объектов ТЭЦ.

Стальной корпус в совокупности с выдвижным шпинделем позволяет эксплуатировать задвижку в условиях высоких температурных нагрузок (до +425°C) и агрессивных внешних воздействий. Применение современных графитовых уплотнений обеспечивает стабильную работу с паром и неагрессивными жидкими средами, поддерживая класс герметичности «А» на протяжении всего межремонтного интервала.

Технические характеристики

Типовая фигура:	30с41нж
Диаметр условный (Ду):	80
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, жидкие неагрессивные среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. B)
Управление:	Ручное (маховик)
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус / Крышка / Суппорт:	Углеродистая сталь
Диск (Клин):	Коррозионностойкая сталь
Шток:	Сталь с антикоррозийным покрытием
Прокладка:	Армированный графит
Уплотнение сальника:	Мягкий графит
Маховик:	Серый чугун
Гайка ходовая:	Ковкий чугун
Гайки / Болты:	Углеродистая сталь

Габаритные размеры и вес

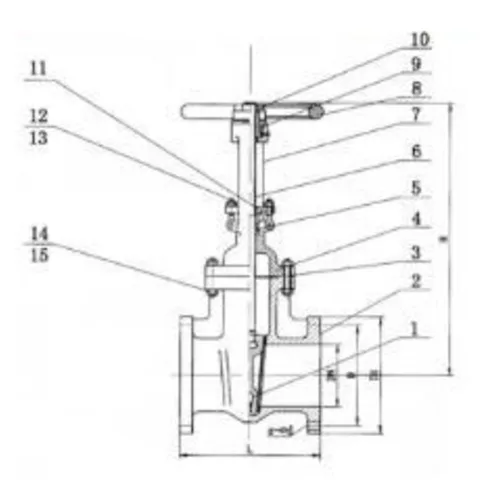

Основные габаритные и присоединительные размеры задвижки стальной фланцевой 30с41нж Ду 80 Ру 16, необходимые для монтажа:

Строительная длина (L), мм:	210
Строительная высота (H), мм:	325
Наружный диаметр фланца (D1), мм:	194
DN фланца, мм:	127
Межболтовое расстояние (D), мм:	160
Количество отверстий (Z), шт:	4
Диаметр отверстий (d), мм:	18
Толщина фланца с зеркалом, мм:	17
Толщина зеркала, мм:	3
Мин. диаметр прохода седла, мм:	65
Вес изделия, кг:	19,5
