Задвижка стальная фланцевая 30с41нж Ду 200 Ру 16

Цена по запросу

Описание

Купить задвижку стальную фланцевую 30с41нж Ду 200 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка стальная фланцевая 30с41нж Ду 200 Ру 16 относится к классу тяжелой запорной арматуры, предназначенной для установки на ответственных участках магистральных трубопроводов. Благодаря высокой пропускной способности, данная модель является основным техническим решением для главных коллекторов систем водоснабжения, насосных станций первого подъема и магистральных тепловых сетей.

Задвижка обеспечивает надежную отсечку потока при значительных объемах перекачки среды, что критически важно для предотвращения аварийных ситуаций на крупных объектах инфраструктуры.

Высокая механическая прочность стального корпуса позволяет использовать задвижку 30с41нж Ду 200 Ру 16 на технологических линиях нефтеперерабатывающих заводов и объектах энергетики с рабочими температурами до +425°C. Конструкция с выдвижным шпинделем и современным графитовым уплотнением гарантирует долговечную работу и сохранение герметичности класса «А» даже в условиях интенсивной эксплуатации, характерных для крупных промышленных узлов.

Технические характеристики

Типовая фигура:	30с41нж
Диаметр условный (Ду):	200
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, жидкие неагрессивные среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. B)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус / Крышка / Суппорт:	Углеродистая сталь
Диск (Клин):	Коррозионностойкая сталь
Шток:	Сталь с антикоррозийным покрытием
Прокладка:	Армированный графит
Уплотнение сальника:	Мягкий графит
Маховик:	Серый чугун
Гайка ходовая:	Ковкий чугун
Гайки / Болты:	Углеродистая сталь

Габаритные размеры и вес

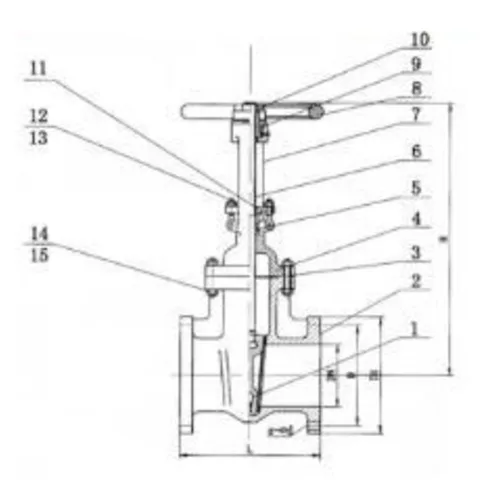

Основные габаритные и присоединительные размеры задвижки стальной фланцевой 30с41нж Ду 200 Ру 16, необходимые для монтажа:

Строительная длина (L), мм:	330
Строительная высота (H), мм:	678
Наружный диаметр фланца (D1), мм:	340
DN фланца, мм:	266
Межболтовое расстояние (D), мм:	295
Количество отверстий (Z), шт:	12
Диаметр отверстий (d), мм:	22
Толщина фланца с зеркалом, мм:	25
Толщина зеркала, мм:	3
Мин. диаметр прохода седла, мм:	175
Вес изделия, кг:	77
