Задвижка чугунная фланцевая 30ч39р Ду 65 Ру 16 с обрезиненным клином
- Описание
Купить задвижку чугунную фланцевую 30ч39р Ду 65 Ру 16 (аналог МЗВ) с обрезиненным клином в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.
Прием заявок:
- Телефоны:
- E-mail: snabarmatura27@gmail.com
- Telegram: Отправить сообщение
Применение
Задвижка 30ч39р Ду 65 Ру 16 чугунная фланцевая с обрезиненным клином предназначена для полного перекрытия потока рабочей среды в системах водоснабжения и отопления. Конструкция с невыдвижным шпинделем обеспечивает компактные габариты изделия, что значительно упрощает монтаж арматуры в стесненных условиях, технических нишах и колодцах.
Модель соответствует высшему классу герметичности «А» по ГОСТ 9544-2015. Использование высокопрочного чугуна ВЧШГ (GGG50) для корпуса и эластичного покрытия клина (EPDM) гарантирует высокую коррозийную стойкость, надежность затвора и длительный срок службы при температуре теплоносителя до +120°C.
Технические характеристики
| Тип задвижки: | С обрезиненным клином (аналог МЗВ) |
|---|---|
| Диаметр условный (Ду): | 65 |
| Рабочее давление: | 1,6 МПа (16 бар) |
| Температура рабочей среды: | До +80°C (кратковременно +120° C) |
| Рабочая среда: | Вода |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |
Спецификация материалов
| Корпус: | Высокопрочный чугун ВЧШГ (GGG50) |
|---|---|
| Клин: | EPDM (обрезиненный) |
| Гайка штока: | Высокопрочный чугун ВЧШГ (GGG50) |
| Шток: | Углеродистая сталь |
| Уплотнительное кольцо: | EPDM |
| Крышка: | Высокопрочный чугун ВЧШГ (GGG50) |
| Прокладка: | Высокопрочный чугун ВЧШГ (GGG50) |
| Кольцевое уплотнение (шток): | NBR |
| Фланец сальника: | Высокопрочный чугун ВЧШГ (GGG50) |
| Пылезащитный колпачок: | NBR |
| Маховик: | Углеродистая сталь |
| Болты: | Углеродистая сталь |

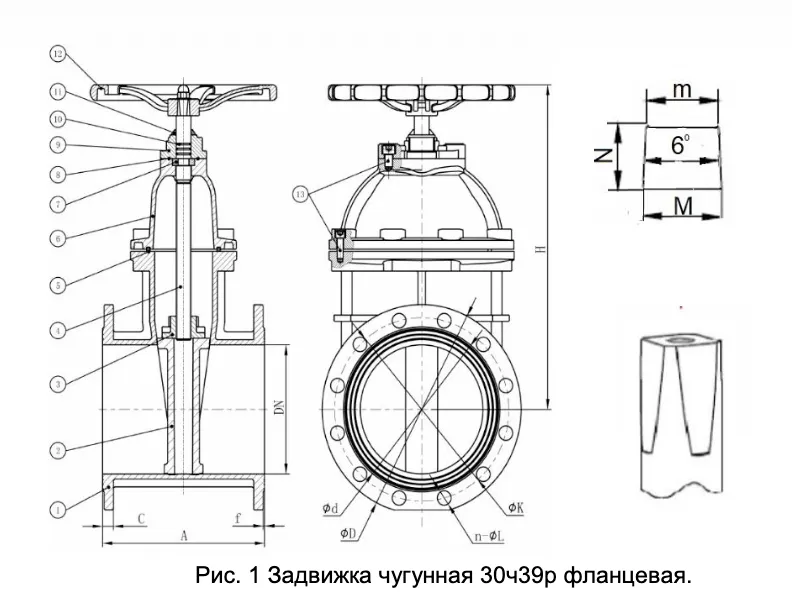

Габаритные размеры и вес
Основные присоединительные размеры и вес задвижки 30ч39р Ду 65 Ру 16, необходимые для точного монтажа изделия в трубопроводную систему:
| Строительная длина (A), мм: | 170 |
|---|---|
| Высота изделия (H), мм: | 230 |
| Наружный диаметр фланца (øD), мм: | 175 |
| Межболтовое расстояние (øK), мм: | 145 |
| Количество отверстий (n), шт: | 4 |
| Диаметр отверстий (øL), мм: | 18 |
| Толщина фланца (C), мм: | 10,5 |
| Высота зеркала фланца (f), мм: | 1,5 |
| Внутренний диаметр фланца (ød), мм: | 115 |
| Большая сторона квадрата шпинделя (M), мм: | 14 |
| Меньшая сторона квадрата шпинделя (m), мм: | 14 |
| Высота квадрата под маховик (N), мм: | 11 |
| Вес изделия, кг: | 6,8 |
