Задвижка чугунная фланцевая 30ч39р Ду 300 Ру 16 с обрезиненным клином

32 960 руб.

Описание

Купить задвижку чугунную фланцевую 30ч39р Ду 300 Ру 16 (аналог МЗВ) с обрезиненным клином в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки крупногабаритных грузов в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка 30ч39р Ду 300 Ру 16 чугунная фланцевая с обрезиненным клином является ключевым элементом запорной арматуры для магистральных тепловых сетей и систем центрального водоснабжения. Благодаря значительному диаметру условного прохода, изделие обеспечивает максимальную пропускную способность, а конструкция с невыдвижным шпинделем позволяет существенно экономить пространство при монтаже в глубоких технических колодцах и камерах.

Модель гарантирует стопроцентную герметичность затвора класса «А» по ГОСТ 9544-2015. Использование высокопрочного чугуна ВЧШГ (GGG50) и клина с полным защитным покрытием (EPDM) исключает риск коррозии и заклинивания, обеспечивая надежную работу арматуры в условиях интенсивной эксплуатации при температуре среды до +120°C.

Технические характеристики

Тип задвижки:	С обрезиненным клином (аналог МЗВ)
Диаметр условный (Ду):	300
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	До +80°C (кратковременно +120° C)
Рабочая среда:	Вода
Тип присоединения:	Фланцевое (ГОСТ 33259-2015)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус:	Высокопрочный чугун ВЧШГ (GGG50)
Клин:	EPDM (обрезиненный)
Гайка штока:	Высокопрочный чугун ВЧШГ (GGG50)
Шток:	Углеродистая сталь
Уплотнительное кольцо:	EPDM
Крышка:	Высокопрочный чугун ВЧШГ (GGG50)
Прокладка:	Высокопрочный чугун ВЧШГ (GGG50)
Кольцевое уплотнение (шток):	NBR
Фланец сальника:	Высокопрочный чугун ВЧШГ (GGG50)
Пылезащитный колпачок:	NBR
Маховик:	Углеродистая сталь
Болты:	Углеродистая сталь

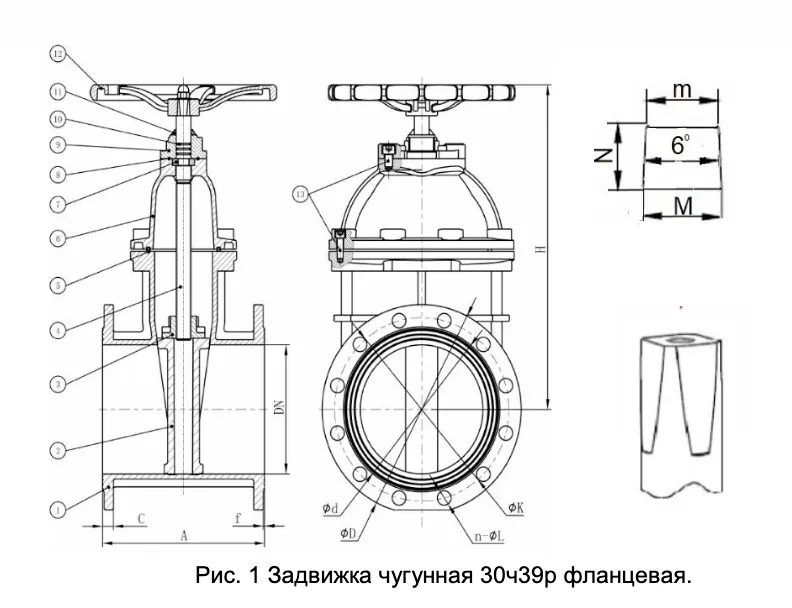

Габаритные размеры и вес

В таблице ниже представлены основные присоединительные размеры и вес задвижки 30ч39р Ду 300 Ру 16, необходимые для точного монтажа изделия в трубопроводную систему:

Строительная длина (A), мм:	271
Высота изделия (H), мм:	640
Наружный диаметр фланца (øD), мм:	460
Межболтовое расстояние (øK), мм:	407
Количество отверстий (n), шт:	12
Диаметр отверстий (øL), мм:	29
Толщина фланца (C), мм:	20,5
Высота зеркала фланца (f), мм:	2,5
Внутренний диаметр фланца (ød), мм:	368
Большая сторона квадрата шпинделя (M), мм:	24
Меньшая сторона квадрата шпинделя (m), мм:	20
Высота квадрата под маховик (N), мм:	24
Вес изделия, кг:	71,2
