Задвижка чугунная фланцевая 30ч39р Ду 150 Ру 16 с обрезиненным клином
- Описание
Купить задвижку чугунную фланцевую 30ч39р Ду 150 Ру 16 (аналог МЗВ) с обрезиненным клином в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.
Прием заявок:
- Телефоны:
- E-mail: snabarmatura27@gmail.com
- Макс: Отправить сообщение
Применение
Задвижка 30ч39р Ду 150 Ру 16 чугунная фланцевая с обрезиненным клином является ключевым элементом запорной арматуры для магистральных трубопроводов среднего диаметра. Она широко применяется в системах водоснабжения (ХВС, ГВС) и на тепловых пунктах, обеспечивая надежное и полное перекрытие потока без риска заклинивания затвора.
Конструкция с невыдвижным шпинделем позволяет устанавливать изделие в камерах и колодцах с ограниченной высотой. Благодаря использованию высокопрочного чугуна ВЧШГ (GGG50) и герметичности класса «А», задвижка отличается длительным сроком службы и минимальными затратами на обслуживание даже при работе с водой температурой до +120°C.
Технические характеристики
| Тип задвижки: | С обрезиненным клином (аналог МЗВ) |
|---|---|
| Диаметр условный (Ду): | 150 |
| Рабочее давление: | 1,6 МПа (16 бар) |
| Температура рабочей среды: | До +80°C (кратковременно +120° C) |
| Рабочая среда: | Вода |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |
Спецификация материалов
| Корпус: | Высокопрочный чугун ВЧШГ (GGG50) |
|---|---|
| Клин: | EPDM (обрезиненный) |
| Гайка штока: | Высокопрочный чугун ВЧШГ (GGG50) |
| Шток: | Углеродистая сталь |
| Уплотнительное кольцо: | EPDM |
| Крышка: | Высокопрочный чугун ВЧШГ (GGG50) |
| Прокладка: | Высокопрочный чугун ВЧШГ (GGG50) |
| Кольцевое уплотнение (шток): | NBR |
| Фланец сальника: | Высокопрочный чугун ВЧШГ (GGG50) |
| Пылезащитный колпачок: | NBR |
| Маховик: | Углеродистая сталь |
| Болты: | Углеродистая сталь |
Габаритные размеры и вес

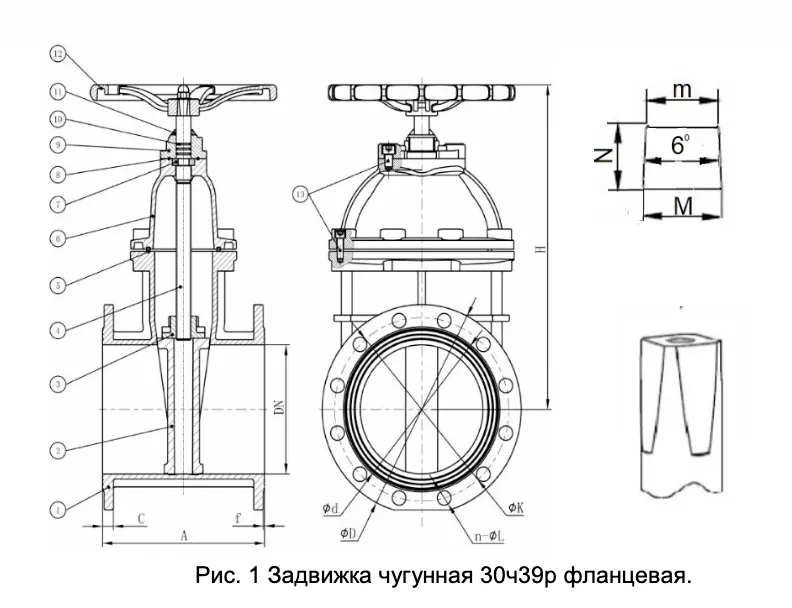

В таблице ниже представлены основные присоединительные размеры и вес задвижки 30ч39р Ду 150 Ру 16, необходимые для точного монтажа изделия в трубопроводную систему:
| Строительная длина (A), мм: | 210 |
|---|---|
| Высота изделия (H), мм: | 370 |
| Наружный диаметр фланца (øD), мм: | 275 |
| Межболтовое расстояние (øK), мм: | 240 |
| Количество отверстий (n), шт: | 8 |
| Диаметр отверстий (øL), мм: | 23 |
| Толщина фланца (C), мм: | 13,5 |
| Высота зеркала фланца (f), мм: | 2 |
| Внутренний диаметр фланца (ød), мм: | 205 |
| Большая сторона квадрата шпинделя (M), мм: | 17 |
| Меньшая сторона квадрата шпинделя (m), мм: | 14 |
| Высота квадрата под маховик (N), мм: | 17 |
| Вес изделия, кг: | 17 |
