Вентиль стальной фланцевый 15с22нж Ду 65 мм Ру 40

12 875 руб.

Описание

Купить клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 65 Ру 40 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 65 Ру 40 предназначен для установки на ответственных участках трубопроводов, требующих повышенной надежности при перекрытии потока. Модель широко применяется в котельных установках средней мощности, на объектах нефтеперерабатывающей промышленности и в системах пожаротушения. Благодаря способности работать под давлением 4,0 МПа (40 бар), вентиль обеспечивает стабильную эксплуатацию систем с высокими скоростями потока воды или пара.

Основным достоинством клапана 15с22нж Ду 65 Ру 40 является сочетание прочного стального корпуса с высокоточной притиркой узла затвора. Наличие нержавеющего седла и современных графитовых уплотнителей сальника гарантирует сохранение герметичности класса «А» даже при значительных температурных перепадах (до +425°C), что минимизирует риск возникновения аварийных ситуаций.

Технические характеристики

Типовая фигура:	15с22нж
Диаметр условный (Ду):	65
Рабочее давление:	4,0 МПа (40 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, неагрессивные жидкие среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

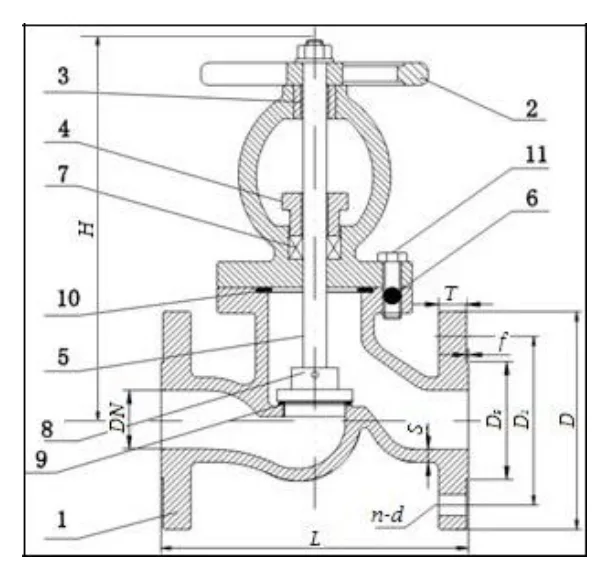

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь WCB
2	Маховик	Сталь Q235
3	Гайка	Сталь WCB
4	Сальник	QT450
5	Шток	Сталь 45
6	Шпилька	Сталь А3
7	Уплотнение	Графит
8	Диск	Сталь WCB
9	Седло	Нержавеющая сталь
10	Прокладка	Асбест
11	Гайка	Сталь А3

Габаритные размеры и вес

Основные параметры клапана 15с22нж Ду 65 Ру 40, необходимые для монтажа:

Строительная длина (L), мм:	290
Строительная высота (H), мм:	330
Наружный диаметр фланца (D), мм:	180
Межболтовое расстояние (D1), мм:	145
Диаметр зеркала (D2), мм:	120
Толщина зеркала (f), мм:	3
Толщина корпуса у фланца (S), мм:	9
Толщина фланца (T), мм:	20
Количество отверстий (n), шт:	8
Диаметр отверстий (d), мм:	18
Вес изделия, кг:	24,0
