Вентиль (запорный клапан) стальной фланцевый 15с22нж Ду 20 мм Ру 40

Вентиль (запорный клапан) стальной фланцевый 15с22нж Ду 20 мм Ру 40
Вентиль (запорный клапан) стальной фланцевый 15с22нж Ду 20 мм Ру 40
Вентиль (запорный клапан) стальной фланцевый 15с22нж Ду 20 мм Ру 40
Вентиль (запорный клапан) стальной фланцевый 15с22нж Ду 20 мм Ру 40
3 296 руб.
  • Описание

Купить клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 20 Ру 40 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Клапан запорный (вентиль) фланцевый 15с22нж Ду 20 Ру 40 предназначен для использования в качестве запорного устройства на трубопроводах, транспортирующих воду и пар под высоким давлением. Модель востребована при монтаже узлов управления тепловых сетей, в системах ГВС и на технологических линиях промышленных предприятий. Высокая прочность стального корпуса позволяет эксплуатировать вентиль при рабочих температурах до +425°C.

Благодаря использованию нержавеющей стали в паре трения и графитовых уплотнителей, клапан 15с22нж Ду 20 Ру 40 обеспечивает исключительную износостойкость. Компактное исполнение позволяет производить монтаж в условиях ограниченного пространства, сохраняя при этом класс герметичности «А» и гарантированную безопасность эксплуатации на давлении 4,0 МПа.

Технические характеристики

Типовая фигура:15с22нж
Диаметр условный (Ду):20
Рабочее давление:4,0 МПа (40 бар)
Температура рабочей среды:От -40°C до +425°C
Рабочая среда:Вода, пар, неагрессивные жидкие среды
Тип присоединения:Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2)
Управление:Маховик
Класс герметичности:По ГОСТ 9544-2015 — класс А

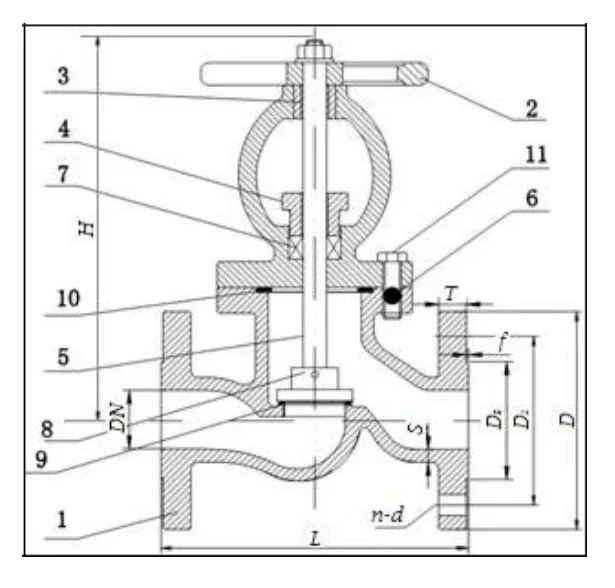

Спецификация материалов

№ Деталь Материал
1КорпусСталь WCB
2МаховикСталь Q235
3ГайкаСталь WCB
4СальникQT450
5ШтокСталь 45
6ШпилькаСталь А3
7УплотнениеГрафит
8ДискСталь WCB
9СедлоНержавеющая сталь
10ПрокладкаАсбест
11ГайкаСталь А3

Габаритные размеры и вес

Основные параметры клапана 15с22нж Ду 20 Ру 40, необходимые для монтажа:

Строительная длина (L), мм:150
Строительная высота (H), мм:205
Наружный диаметр фланца (D), мм:105
Межболтовое расстояние (D1), мм:75
Диаметр зеркала (D2), мм:55
Толщина зеркала (f), мм:2
Толщина корпуса у фланца (S), мм:7
Толщина фланца (T), мм:14
Количество отверстий (n), шт:4
Диаметр отверстий (d), мм:14
Вес изделия, кг:5,3
