Вентиль (запорный клапан) стальной фланцевый 15с22нж Ду 15 (1/2") мм Ру 40

3 605 руб.

Описание

Купить клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 15 (1/2") Ру 40 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 15 (1/2") Ру 40 предназначен для установки на трубопроводах высокого давления в качестве запорного устройства. Благодаря компактным размерам и высокой прочности корпуса, он идеально подходит для обвязки технологического оборудования, КИПиА и малых ответвлений пароконденсатных систем. Модель эффективно работает с водой и паром при экстремальных температурах до +425°C.

Основным преимуществом клапана 15с22нж Ду 15 Ру 40 является его высокая эксплуатационная надежность при давлении 4,0 МПа (40 бар). Использование нержавеющей стали в узле затвора (седло) и графитовых уплотнений обеспечивает стабильную герметичность класса «А» и длительный срок службы даже в условиях частых циклов открытия-закрытия.

Технические характеристики

Типовая фигура:	15с22нж
Диаметр условный (Ду):	15
Рабочее давление:	4,0 МПа (40 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, неагрессивные жидкие среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

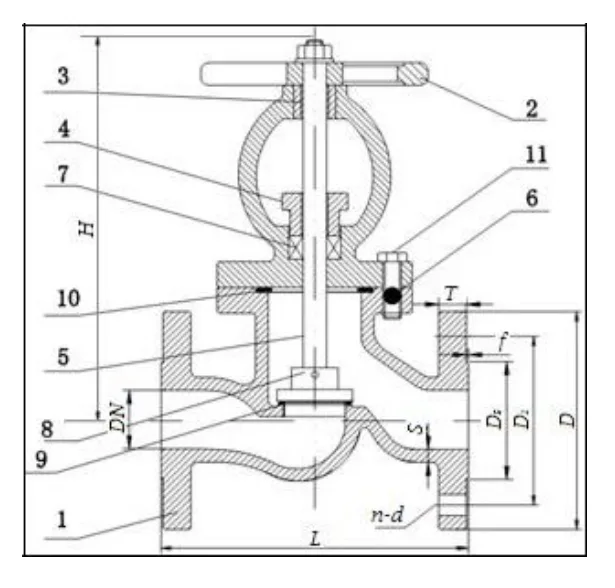

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь WCB
2	Маховик	Сталь Q235
3	Гайка	Сталь WCB
4	Сальник	QT450
5	Шток	Сталь 45
6	Шпилька	Сталь А3
7	Уплотнение	Графит
8	Диск	Сталь WCB
9	Седло	Нержавеющая сталь
10	Прокладка	Асбест
11	Гайка	Сталь А3

Габаритные размеры и вес

Основные параметры клапана 15с22нж Ду 15 Ру 40, необходимые для монтажа:

Строительная длина (L), мм:	130
Строительная высота (H), мм:	195
Наружный диаметр фланца (D), мм:	95
Межболтовое расстояние (D1), мм:	65
Диаметр зеркала (D2), мм:	45
Толщина зеркала (f), мм:	2
Толщина корпуса у фланца (S), мм:	5
Толщина фланца (T), мм:	14
Количество отверстий (n), шт:	4
Диаметр отверстий (d), мм:	14
Вес изделия, кг:	4,1
