Вентиль стальной фланцевый 15с22нж Ду 100 мм Ру 40

18 540 руб.

Описание

Купить клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 100 Ру 40 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 100 Ру 40 предназначен для установки на магистральных трубопроводах промышленного назначения с высоким расходом рабочей среды. Модель широко используется на главных распределительных узлах котельных, ТЭЦ и нефтехимических предприятий. Благодаря усиленному корпусу из стали, вентиль обеспечивает надежное перекрытие потоков пара и воды под давлением до 4,0 МПа.

Конструкция клапана 15с22нж Ду 100 Ру 40 рассчитана на длительную эксплуатацию в тяжелых режимах при температурах до +425°C. Наличие нержавеющего седла и современных уплотнительных материалов (графит) в сальниковом узле гарантирует достижение класса герметичности «А», что крайне важно для предотвращения потерь теплоносителя на ответственных участках инженерных сетей.

Технические характеристики

Типовая фигура:	15с22нж
Диаметр условный (Ду):	100
Рабочее давление:	4,0 МПа (40 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, неагрессивные жидкие среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

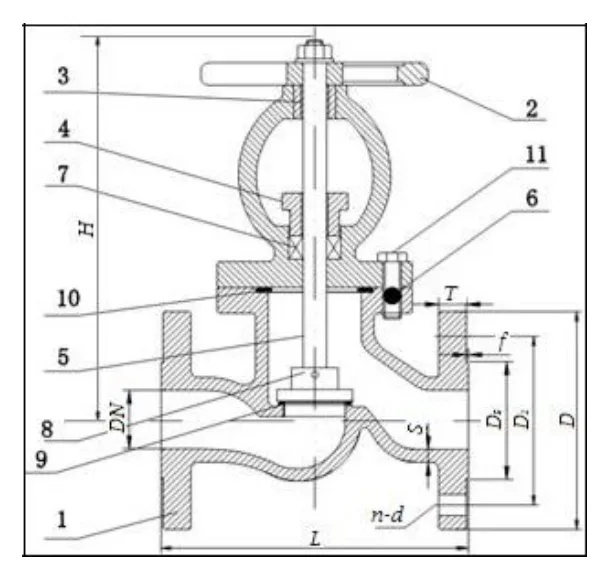

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь WCB
2	Маховик	Сталь Q235
3	Гайка	Сталь WCB
4	Сальник	QT450
5	Шток	Сталь 45
6	Шпилька	Сталь А3
7	Уплотнение	Графит
8	Диск	Сталь WCB
9	Седло	Нержавеющая сталь
10	Прокладка	Асбест
11	Гайка	Сталь А3

Габаритные размеры и вес

Основные параметры клапана 15с22нж Ду 100 Ру 40, необходимые для монтажа:

Строительная длина (L), мм:	350
Строительная высота (H), мм:	400
Наружный диаметр фланца (D), мм:	230
Межболтовое расстояние (D1), мм:	190
Диаметр зеркала (D2), мм:	160
Толщина зеркала (f), мм:	3
Толщина корпуса у фланца (S), мм:	7
Толщина фланца (T), мм:	23
Количество отверстий (n), шт:	8
Диаметр отверстий (d), мм:	23
Вес изделия, кг:	42,0
