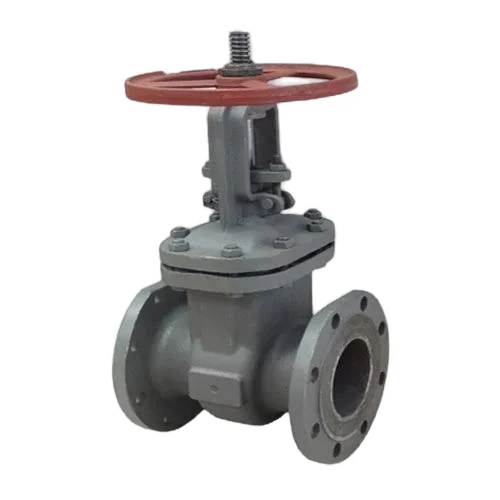

Задвижка стальная фланцевая 30с41нж Ду 600 Ру 16

Цена по запросу

Описание

Купить задвижку стальную фланцевую 30с41нж Ду 600 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка стальная фланцевая 30с41нж Ду 600 Ру 16 представляет собой сверхтяжелое запорное устройство, применяемое на ключевых артериях промышленной и городской инфраструктуры. Такие задвижки являются основным элементом магистральных водоводов, обеспечивающих водоснабжение целых мегаполисов, а также используются на главных коллекторах крупных ТЭЦ и ГРЭС. Благодаря огромному проходному сечению, данная задвижка позволяет управлять критическими потоками теплоносителя и воды на стратегических участках трубопроводных систем.

Высокопрочный литой корпус задвижки 30с41нж Ду 600 Ру 16 из углеродистой стали рассчитан на колоссальные эксплуатационные нагрузки при температуре среды до +425°C. Выдвижной шпиндель обеспечивает надежную передачу крутящего момента и наглядный контроль положения клина. Применение сальниковых уплотнений на базе терморасширенного графита позволяет достичь высшего класса герметичности «А», что является обязательным требованием безопасности при эксплуатации магистралей такого высокого уровня ответственности.

Технические характеристики

Типовая фигура:	30с41нж
Диаметр условный (Ду):	600
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, жидкие неагрессивные среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. B)
Управление:	Маховик (Ручное)
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус / Крышка / Суппорт:	Углеродистая сталь
Диск (Клин):	Коррозионностойкая сталь
Шток:	Сталь с антикоррозийным покрытием
Прокладка:	Армированный графит
Уплотнение сальника:	Мягкий графит
Маховик:	Серый чугун
Гайка ходовая:	Ковкий чугун
Гайки / Болты:	Углеродистая сталь

Габаритные размеры и вес

Основные габаритные и присоединительные размеры задвижки стальной фланцевой 30с41нж Ду 600 Ру 16, необходимые для проектирования и монтажа:

Строительная длина (L), мм:	800
Строительная высота (H), мм:	2340
Наружный диаметр фланца (D1), мм:	780
DN фланца, мм:	685
Межболтовое расстояние (D), мм:	725
Количество отверстий (Z), шт:	20
Диаметр отверстий (d), мм:	30
Толщина фланца с зеркалом, мм:	38
Толщина зеркала, мм:	4
Мин. диаметр прохода седла, мм:	500
Вес изделия, кг:	925
