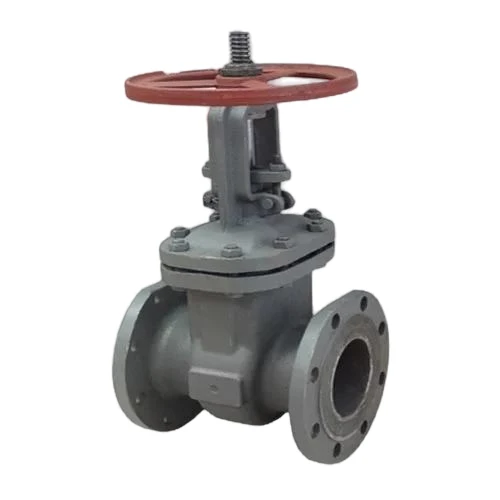

Задвижка стальная фланцевая 30с41нж Ду 500 Ру 16

Цена по запросу

Описание

Купить задвижку стальную фланцевую 30с41нж Ду 500 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка стальная фланцевая 30с41нж Ду 500 Ру 16 является сверхмощным запорным устройством, предназначенным для эксплуатации на магистральных трубопроводах федерального и регионального значения. Этот типоразмер является ключевым для главных водоводов крупнейших городов, систем технического водоснабжения атомных и тепловых электростанций, а также для магистралей нефтехимических холдингов.

Данная задвижка обеспечивает надежное управление колоссальными потоками среды, выступая гарантом стабильности работы всей инженерной цепи.

Конструкция задвижки 30с41нж Ду 500 Ру 16 обладает исключительным запасом прочности, позволяя выдерживать высокие гидравлические нагрузки и температурные режимы до +425°C. Выдвижной шпиндель обеспечивает точность контроля положения затвора, что крайне важно для регламентных работ на стратегических объектах. Использование современных графитовых уплотнений гарантирует достижение класса герметичности «А», исключая риски потерь на узловых участках распределительных сетей.

Технические характеристики

Типовая фигура:	30с41нж
Диаметр условный (Ду):	500
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, жидкие неагрессивные среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. B)
Управление:	Маховик (ручное)
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус / Крышка / Суппорт:	Углеродистая сталь
Диск (Клин):	Коррозионностойкая сталь
Шток:	Сталь с антикоррозийным покрытием
Прокладка:	Армированный графит
Уплотнение сальника:	Мягкий графит
Маховик:	Серый чугун
Гайка ходовая:	Ковкий чугун
Гайки / Болты:	Углеродистая сталь

Габаритные размеры и вес

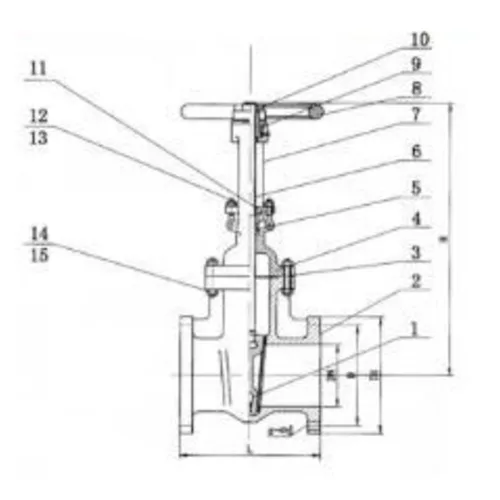

Основные габаритные и присоединительные размеры задвижки стальной фланцевой 30с41нж Ду 500 Ру 16, необходимые для проектирования и монтажа:

Строительная длина (L), мм:	700
Строительная высота (H), мм:	1851
Наружный диаметр фланца (D1), мм:	670
DN фланца, мм:	585
Межболтовое расстояние (D), мм:	620
Количество отверстий (Z), шт:	20
Диаметр отверстий (d), мм:	30
Толщина фланца с зеркалом, мм:	32
Толщина зеркала, мм:	4
Мин. диаметр прохода седла, мм:	400
Вес изделия, кг:	565
