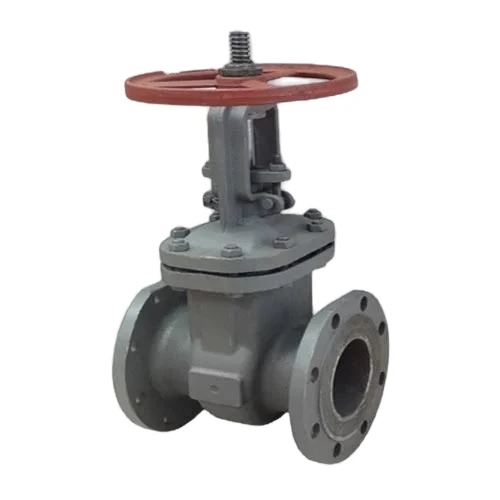

Задвижка стальная фланцевая 30с41нж Ду 400 Ру 16

Цена по запросу

Описание

Купить задвижку стальную фланцевую 30с41нж Ду 400 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Задвижка стальная фланцевая 30с41нж Ду 400 Ру 16 является критически важным элементом запорной арматуры, предназначенным для работы на сверхмощных магистральных трубопроводах. Этот типоразмер широко применяется на главных насосных станциях, в коллекторах городских сетей водоснабжения и на крупнейших объектах энергетического сектора.

Данная задвижка обеспечивает стабильное перекрытие потоков колоссальных объемов в автоматизированных и ручных системах управления промышленными комплексами.

Массивный стальной корпус и клиновая конструкция задвижки 30с41нж Ду 400 Ру 16 гарантируют устойчивость к значительным гидравлическим нагрузкам и температурным колебаниям до +425°C. Выдвижной шпиндель позволяет персоналу надежно контролировать положение затвора, а применение современных графитовых уплотнений обеспечивает высший класс герметичности «А», что является обязательным стандартом безопасности для стратегических объектов инфраструктуры.

Технические характеристики

Типовая фигура:	30с41нж
Диаметр условный (Ду):	400
Рабочее давление:	1,6 МПа (16 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, жидкие неагрессивные среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. B)
Управление:	Маховик (ручное)
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

Корпус / Крышка / Суппорт:	Углеродистая сталь
Диск (Клин):	Коррозионностойкая сталь
Шток:	Сталь с антикоррозийным покрытием
Прокладка:	Армированный графит
Уплотнение сальника:	Мягкий графит
Маховик:	Серый чугун
Гайка ходовая:	Ковкий чугун
Гайки / Болты:	Углеродистая сталь

Габаритные размеры и вес

Основные габаритные и присоединительные размеры задвижки стальной фланцевой 30с41нж Ду 400 Ру 16, необходимые для монтажа:

Строительная длина (L), мм:	600
Строительная высота (H), мм:	1300
Наружный диаметр фланца (D1), мм:	572
DN фланца, мм:	475
Межболтовое расстояние (D), мм:	525
Количество отверстий (Z), шт:	16
Диаметр отверстий (d), мм:	30
Толщина фланца с зеркалом, мм:	28
Толщина зеркала, мм:	3
Мин. диаметр прохода седла, мм:	350
Вес изделия, кг:	350
