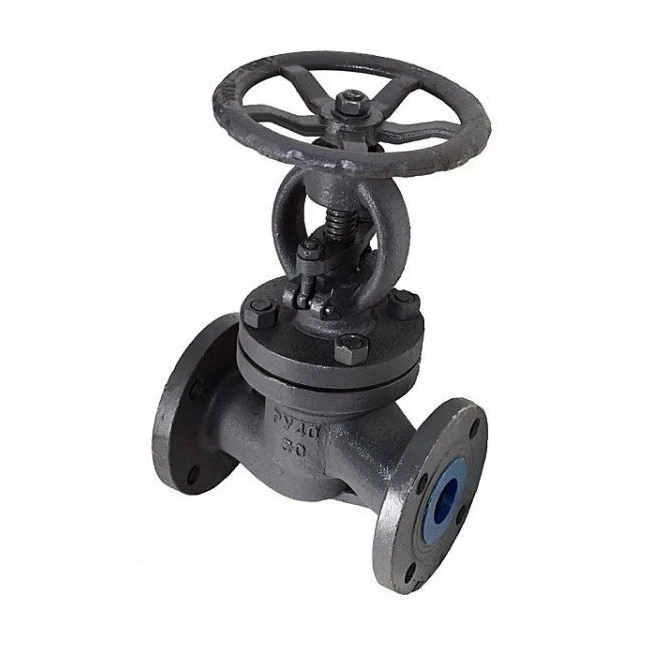

Вентиль стальной фланцевый 15с22нж Ду 150 мм Ру 40

Цена по запросу

Описание

Купить клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 150 Ру 40 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 150 Ру 40 — это мощное промышленное устройство, предназначенное для эксплуатации на магистральных трубопроводах с высокими нагрузками. Он является ключевым элементом запорной арматуры на ТЭЦ, ГРЭС и крупных нефтеперерабатывающих заводах. Высокая механическая прочность стального корпуса позволяет осуществлять безопасное перекрытие потоков пара и воды под давлением 4,0 МПа (40 бар).

Благодаря полнопроходной конструкции и высокоточной обработке узла «седло-диск», клапан 15с22нж Ду 150 Ру 40 сохраняет герметичность класса «А» даже при экстремальных температурах до +425°C. Использование термостойкого графитового уплотнения сальника гарантирует надежную защиту от протечек во внешнюю среду на протяжении всего срока службы изделия.

Технические характеристики

Типовая фигура:	15с22нж
Диаметр условный (Ду):	150
Рабочее давление:	4,0 МПа (40 бар)
Температура рабочей среды:	От -40°C до +425°C
Рабочая среда:	Вода, пар, неагрессивные жидкие среды
Тип присоединения:	Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2)
Управление:	Маховик
Класс герметичности:	По ГОСТ 9544-2015 — класс А

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь WCB
2	Маховик	Сталь Q235
3	Гайка	Сталь WCB
4	Сальник	QT450
5	Шток	Сталь 45
6	Шпилька	Сталь А3
7	Уплотнение	Графит
8	Диск	Сталь WCB
9	Седло	Нержавеющая сталь
10	Прокладка	Асбест
11	Гайка	Сталь А3

Габаритные размеры и вес

Основные параметры клапана 15с22нж Ду 150 Ру 40, необходимые для монтажа:

Строительная длина (L), мм:	480
Строительная высота (H), мм:	495
Наружный диаметр фланца (D), мм:	300
Межболтовое расстояние (D1), мм:	250
Диаметр зеркала (D2), мм:	216
Толщина зеркала (f), мм:	3
Толщина корпуса у фланца (S), мм:	8
Толщина фланца (T), мм:	28
Количество отверстий (n), шт:	8
Диаметр отверстий (d), мм:	25
Вес изделия, кг:	80,0
