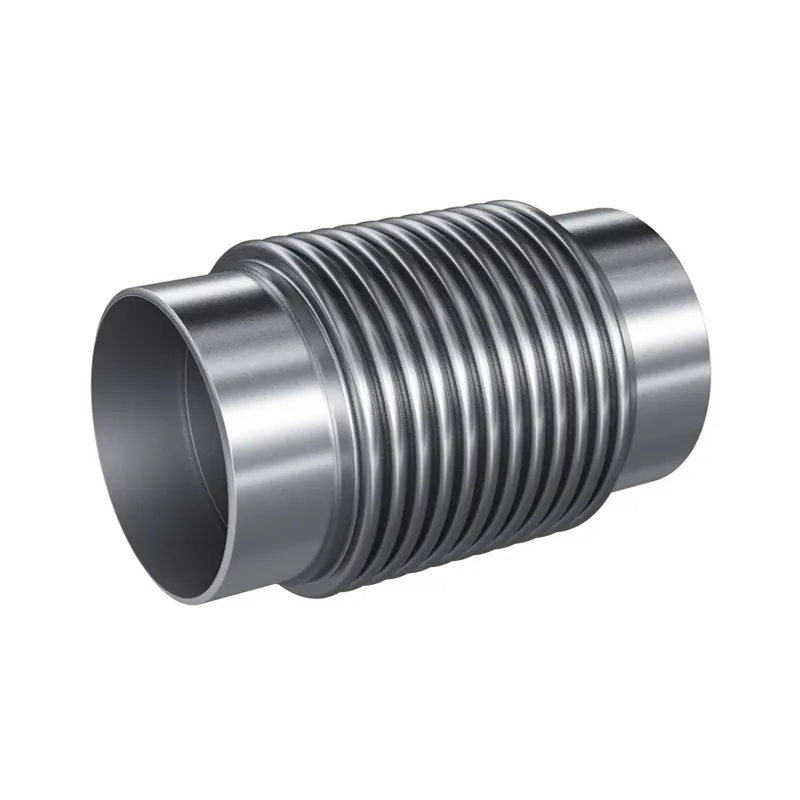

Компенсатор сильфонный осевой LD ОПНР Ду 100 Ру 25

Цена по запросу

Производитель:	LD (Россия)
Артикул:	ОПНР.25.108х4.120.X.Y.LD

Описание

Купить компенсатор сильфонный осевой LD ОПНР Ду 100 Ру 25 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Компенсатор сильфонный осевой LD ОПНР Ду 100 Ру 25 ОПНР.25.108х4.120.X.Y.LD применяется в высоконапорных системах теплоснабжения и промышленности с условным диаметром 100 мм. Модель ОПНР обладает увеличенным ресурсом осевого хода, что критически важно для компенсации температурных расширений на длинных участках магистралей. Монтаж под приварку обеспечивает жесткую фиксацию и работу при давлении до 2,5 МПа.

Преимущества

Высокое рабочее давление: исполнение на 2,5 МПа (Ру 25) гарантирует запас прочности в самых ответственных инженерных сетях.
Максимальная компенсация: осевой ход 120 мм (±60 мм) снижает нагрузку на опоры и продлевает срок службы всей системы.
Долговечность: многослойный нержавеющий сильфон устойчив к усталостным нагрузкам и коррозии.
Универсальная сварка: патрубки 108х4 мм позволяют легко интегрировать устройство в стальные трубопроводы.

Технические характеристики

Маркировка	ОПНР.25.108х4.120.X.Y.LD
Условный проход (DN)	100 мм
Рабочее давление (PN)	2,5 МПа
Осевой ход (компенсирующая способность)	120 мм (±60 мм)
Наружный диаметр патрубка (D)	108 мм
Толщина стенки патрубка (S)	4 мм
Габаритный диаметр (D1)	142 мм
Строительная длина (L)	494 мм
Масса изделия	6 кг
Изготовитель	LD (Россия)

Варианты исполнения (уточняются при заказе)

Материал сильфона (индекс X в маркировке):

Исполнение 1: Комбинированное (наружные и внутренние слои — нержавеющая сталь 08Х18Н10Т / AISI 321; промежуточные — пластичная сталь 08КП/08Ю). Сочетает коррозионную стойкость с высокой гибкостью.
Исполнение 2: Полностью нержавеющая сталь (все слои — 08Х18Н10Т / AISI 321). Для работы в максимально агрессивных средах.

Материал патрубков (индекс Y в маркировке):

Исполнение 1: Нержавеющая сталь (08Х18Н10Т / 12Х18Н10Т) — для химически активных сред.
Исполнение 2: Сталь 20 — стандартное исполнение для тепловых сетей.
Исполнение 3 / 4: Хладостойкая сталь (09Г2С / 17ГС) — для эксплуатации в северных регионах с температурой до -60°C.
