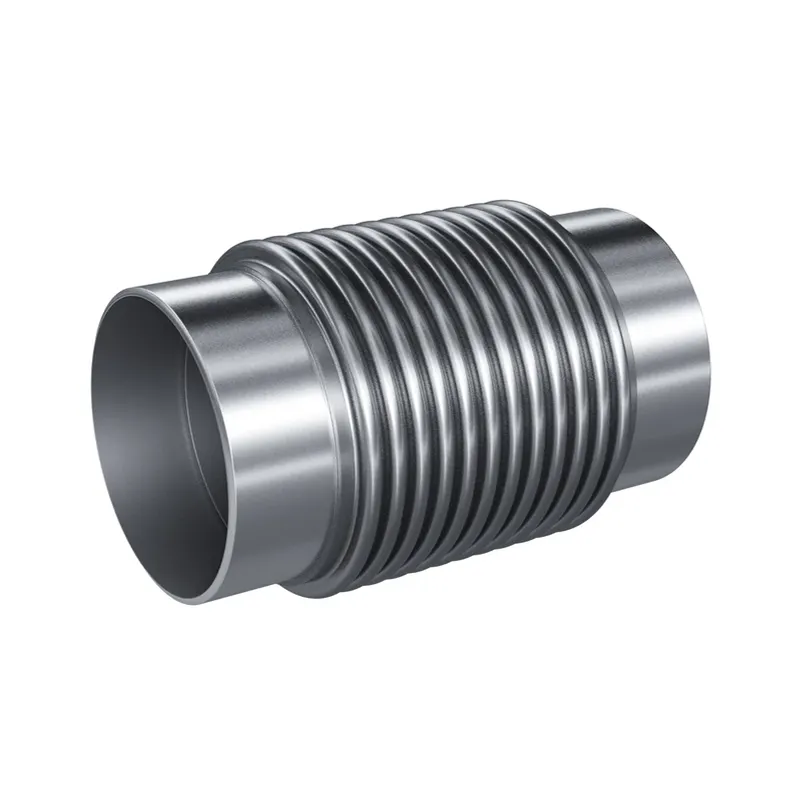

Компенсатор сильфонный осевой LD ОПНР Ду 100 Ру 16

Цена по запросу

Производитель:	LD (Россия)
Артикул:	ОПНР.16.108х4.120.X.Y.LD

Описание

Купить компенсатор сильфонный осевой LD ОПНР Ду 100 Ру 16 в Хабаровске оптом или в розницу вы можете в компании «СНАБАРМАТУРА». Организация доставки в любой регион Дальнего Востока.

Прием заявок:

Применение

Компенсатор сильфонный осевой LD ОПНР Ду 100 Ру 16 ОПНР.16.108х4.120.X.Y.LD предназначен для эффективной компенсации значительных температурных деформаций на участках трубопроводов с условным диаметром 100 мм. Серия ОПНР отличается повышенной компенсирующей способностью, что делает её оптимальным выбором для теплосетей и технологических систем с большой протяженностью прямых участков. Присоединение «под приварку» гарантирует монолитную герметичность соединения при номинальном давлении 1,6 МПа.

Преимущества

Повышенный осевой ход: компенсирующая способность 120 мм (±60 мм) позволяет надежно защитить трубопровод от деформаций даже при значительных перепадах температур.
Выносливость конструкции: многослойный сильфон из нержавеющей стали рассчитан на интенсивные циклы сжатия-растяжения без потери герметичности.
Надежность соединений: патрубки с толщиной стенки 4 мм обеспечивают качественную сварку с основной трубой, что исключает протечки в процессе эксплуатации.
Адаптация под условия: материальное исполнение патрубков и сильфона (индексы X и Y) позволяет подобрать изделие под конкретный климат и агрессивность рабочей среды.

Технические характеристики

Маркировка	ОПНР.16.108х4.120.X.Y.LD
Условный проход (DN)	100 мм
Рабочее давление (PN)	1,6 МПа
Осевой ход (компенсирующая способность)	120 мм (±60 мм)
Наружный диаметр патрубка (D)	108 мм
Толщина стенки патрубка (S)	4 мм
Габаритный диаметр (D1)	142 мм
Строительная длина (L)	476 мм
Масса изделия	6 кг
Изготовитель	LD (Россия)

Варианты исполнения (уточняются при заказе)

Материал сильфона (индекс X в маркировке):

Исполнение 1: Комбинированное (наружные и внутренние слои — нержавеющая сталь 08Х18Н10Т / AISI 321; промежуточные — пластичная сталь 08КП/08Ю). Сочетает коррозионную стойкость с высокой гибкостью.
Исполнение 2: Полностью нержавеющая сталь (все слои — 08Х18Н10Т / AISI 321). Для работы в максимально агрессивных средах.

Материал патрубков (индекс Y в маркировке):

Исполнение 1: Нержавеющая сталь (08Х18Н10Т / 12Х18Н10Т) — для химически активных сред.
Исполнение 2: Сталь 20 — стандартное исполнение для тепловых сетей.
Исполнение 3 / 4: Хладостойкая сталь (09Г2С / 17ГС) — для эксплуатации в северных регионах с температурой до -60°C.
